Электромагнитный привод представляет собой электропривод с электромагнитным устройством, обеспечивающим преобразование электрической энергии в механическую.

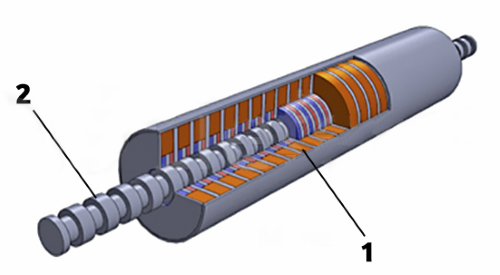

Основой электромагнитного привода является соленоидный блок, в состав которого входит полая катушка индуктивности (1) и подвижный магнитный сердечник (2). Когда на катушку подают ток, возникает электромагнитное поле, под действием которого магнитный сердечник перемещается внутрь катушки. При отключении тока, сердечник под действием сил упругости пружины, возвращается в первоначальное положение. Сердечник, чаще всего, соединен с выходным звеном, представляющим собой силовой элемент, который может выполнять поступательные, тянущие, реверсивные и толкающие движения. В некоторых исполнениях приводов сердечник используют в качестве силового элемента.
Классификация электромагнитных приводов
В зависимости от выполняемых функций и особенностей конструктивного устройства, выделяют следующие разновидности электромагнитных приводов:
- постоянного и переменного тока (в соответствии с родом тока);
- прямого действия, с использованием соединительных элементов и устройств для изменения вида движения (по характеру действия);
- двух-, трех- и многопозиционные (в соответствии с количеством основных положений);
- индивидуальные и групповые (по количеству приводимых в движение механизмов);
- управляющие, программные, силовые, импульсные, шаговые (по виду работ и назначению;
- с поступательным, толкающим, вращательным, возвратно-поступательным, тянущим, поворотным, колебательным, сложным движением (в зависимости от характера перемещения силового элемента);
- с малыми, средними, большими, неограниченными, микроперемещениями (по величине перемещения выходного звена);
- с использованием сил гравитации, сил упругости пружины, энергии другого привода, вручную (в соответствии со способом перемещения в первоначально положение).
Преимущества электромагнитных приводов
Среди основных достоинств электромагнитных приводов отмечают:
- простое конструктивное устройство и управление;
- надежность и долгий срок службы;
- быстродействие и большой набор функциональных возможностей;
- неприхотливость, способность работать в самых сложных условиях;
- отсутствие большое количество подвижных элементов;
- небольшая масса и размеры;
- низкое потребление электроэнергии, точность;
- удобство автоматизации и технического обслуживания.

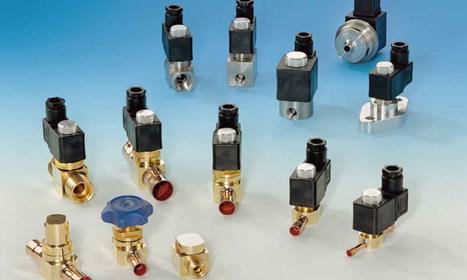

Область применения электромагнитных приводов
К важным сферам применения электромагнитных приводов относятся:

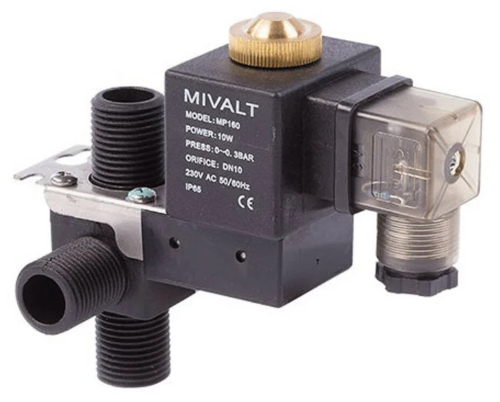

- Запорная и регулирующая арматура. С помощью электромагнитных приводов осуществляется открытие и закрытие проходного сечения трубопроводной арматуры (клапанов, кранов, задвижек). В связи с тем, что усилия, создаваемые электромагнитными приводами, имеют малые величины, для непосредственного открытия и закрытия их применяют только в небольшой по размерам трубопроводной арматуре. В габаритных клапанах и задвижках приводы электромагнитного типа используют в качестве управляющих устройств. Основные усилия создаются с помощью пневматических и гидравлических приводов.
- Электрические аппараты. В данных устройствах замыкание и размыкание контактов выполняется за счет силы притягивания якоря к сердечнику или силы перемещающей якорь внутрь катушки индуктивности.
- Печатающие, считывающие, перфорирующие устройства ввода и вывода информации электронных вычислительных машин.
- Приспособления станков для зажима обрабатываемых деталей. Сила притяжения действует равномерно по всей опорной поверхности заготовки. При этом обеспечивается свободный доступ к детали.
- Тормоза автоматического действия, сервомоторы, вентиляторы, ткацкие станки.
- Ковочное, штамповочное, прессовое оборудование.
