Автоматический регулятор возбуждения серии ШУВ представляет собой комплекс оборудования, необходимый и достаточный для питания обмотки возбуждения электромашинного или бесщёточного возбудителя генератора автоматически регулируемым выпрямленным током во всех режимах работы.
Установка содержит тиристорный преобразователь, состоящий из одного или нескольких параллельно включенных вентильных секций, цифровую систему управления возбуждением и силовой ввод по переменному току. Источником питания так же может служить система гарантированного питания 110 или 220 вольт станции.
Автоматический регулятор возбуждения ШУВ
Автоматический регулятор возбуждения серии ШУВ представляет собой комплекс оборудования, необходимый и достаточный для питания обмотки возбуждения электромашинного или бесщёточного возбудителя генератора автоматически регулируемым выпрямленным током во всех режимах работы.
Установка содержит тиристорный преобразователь, состоящий из одного или нескольких параллельно включенных вентильных секций, цифровую систему управления возбуждением и силовой ввод по переменному току. Источником питания так же может служить система гарантированного питания 110 или 220 вольт станции.
Как правило, в качестве преобразовательных трансформаторов применяются сухие трансформаторы с естественным воздушным охлаждением.

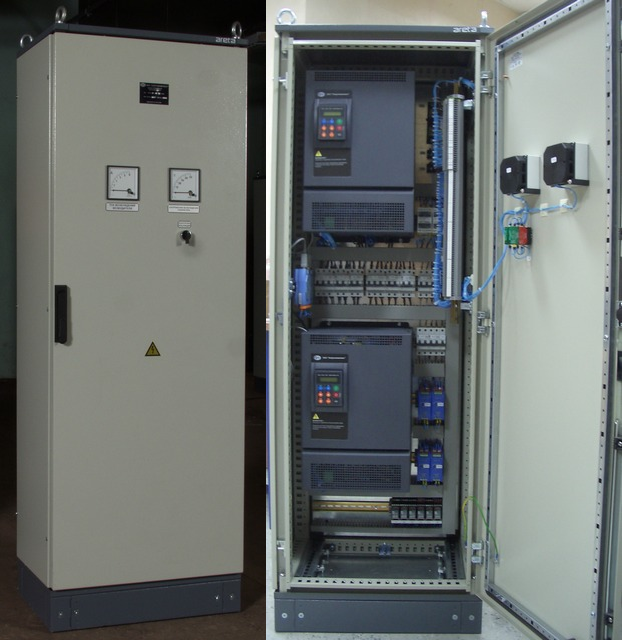

Шкаф автоматического регулирования возбуждения ШУВ обеспечивает
-
работу генераторов в режимах:
- начальное возбуждение,
- холостой ход,
- включение в сеть методами точной синхронизации и самосинхронизации,
- работу на сеть или автономную нагрузку,
- начальное возбуждение генератора до напряжения не менее 95% номинального за время не более 10 секунд, при условии набора генератором к этому моменту скорости не менее 90%;
- 100% “горячий“ резерв по силовой части и управлению;
- устойчивое поддержание напряжения на холостом ходу и под нагрузкой согласно ГОСТ 14965-80 и ГОСТР 50783-95;
- возможность включения на параллельную работу с сетью методом точной синхронизации;
- длительную параллельную работу генератора с сетью;
- работу генератора во всех эксплуатационных режимах в пределах номинальной нагрузки и с допустимыми перегрузками согласно ГОСТ 14965-80 и графика нагружения генератора;
- форсировку возбуждения при снижении напряжения на зажимах генератора на 5% и более относительно заданной статической характеристики (наклон статической характеристики 3.6%), а также при К.З. согласно ГОСТ14965-80;
- гашение поля генератора путем гашения поля возбудителя при нормальном и аварийном останове (под действием защит системы возбуждения и по сигналу САУ);
- дистанционное управление напряжением генератора;
- защиты от неисправностей в системе возбуждения;
- блокировку части защит по сигналу ”Штатный пуск”.
- независимость напряжения на выводах генератора в режиме холостого хода при изменении частоты от 47 до 52 Гц;
- автоматическое ограничение тока возбуждения при достижении двухкратного значения тока ротора генератора;
- ограничение тока возбуждения возбудителя по времязависимой характеристике в соответствии с данными по перегрузке генератора;
- ограничение минимального тока возбуждения до величины, не допускающей переход генератора в режим глубокого потребления реактивной мощности;
- устойчивое распределение реактивной мощности без использования группового регулирования или поперечных уравнительных связей между несколькими, параллельно включенными на уровне генераторного напряжения, однотипными генераторами соизмеримой мощности;
- разгрузку генератора по реактивной мощности и отключение его от сети.
